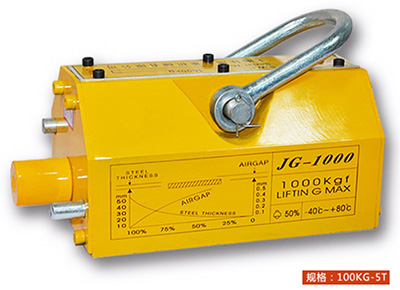

YX3系列永磁起重器
 |
一、产品简介：
|
产品 型号 |
额定起 重力（kg） |
外形尺寸（mm） |
重量 （kg） |
|||
| A | B | h | H | |||
| QCQZ-1 | 1000 | 550 | 350 | 105 | 578 | 130 |
| QCQZ-2 | 2000 | 625 | 460 | 110 | 670 | 250 |
| QCQZ-3 | 3000 | 680 | 470 | 120 | 806 | 386 |
| QCQZ-5 | 5000 | 970 | 580 | 130 | 1020 | 570 |
| QCQZ-10 | 10000 | 1440 | 800 | 155 | 1440 | 1200 |
| QCQZ-20 | 20000 | 1540 | 900 | 260 | 1560 | 2110 |
| QCQZ-40 | 40000 | 2310 | 1100 | 320 | 2350 | 4600 |
| QCQZ-50 | 50000 | 2410 | 1210 | 320 | 2430 | 5350 |
三、使用说明：
1、吊运时，先将被吊装工件表层清除整洁，若有锈皮和凸刺应清除。永磁起重器的轴线最好是与工件重心点线重叠，随后将起重器置放在工作中平面图上，转动手柄由“-”号部位，向“+”号方位转动至限位开关销。查验手柄的保安人员斜块是不是全自动锁住，随后开展吊装。2、工件吊着时，禁止超重，禁止身体从工件下边越过，被吊工件溫度和工作温度不超80度，无强烈震动及冲击性。
3、吊装圆柱型工件时，应维持B形槽与工件接角为两根平行线触碰，因此它的起作用力仅为额定值起作用力的30%-50%。
4、进行吊装后，向内按懂手柄按键，是手柄上的保安人员键与保安人员销摆脱。手柄由“+”向“-”号方位转动到限位开关销。使起重器处在关掉情况，收工件与起重器摆脱。
四、运行原理：
永磁起重器原理是运用了法拉第的电流的磁效应来生产制造的。內部选用性能永久性永磁材料钕硼砂，可以在磁路中造成较强的吸附力，根据手柄旋转更改磁感线使起重器处在工作中或是关掉情况；不用外部供电系统，是一种既安全性环保节能，又效率高的新式起重吊具。当起重器处在工作态度时，起重器底端的吸吊面组成了一对竖向地磁极，将铜器原材料的工件紧紧的吸起，底边上也有V形槽，因而即能吸吊版块状工件，也可以吸吊圆柱型工件。也因而起重器对板才的薄厚和总面积常有严苛的规定。
五、产品结构：
永磁起重器由性能塑料防静电镊子永久性永磁材料构成强磁铁系统软件，根据手柄的旋转，更改强磁铁系统软件磁场超过对工件的吸持和释放出来。起重器上端供着提到物品的吊环螺钉，底下一V形槽供吸持相对的圆柱型物块常用。 永磁起重器选用的性能永磁材料是：永磁材料一塑料防静电镊子为磁源，具备不耗电量、吸附力强、剩磁低、实际操作轻巧、长寿命、可以信赖等特性，产品品种优秀，依照出入口规范机构生产制造，质量特性超过国际性同行业优秀水准。普遍用以中国机械、磨具加工业、库房和道路运输等单位运送厚钢板、铸钢件等导带磁物块。
