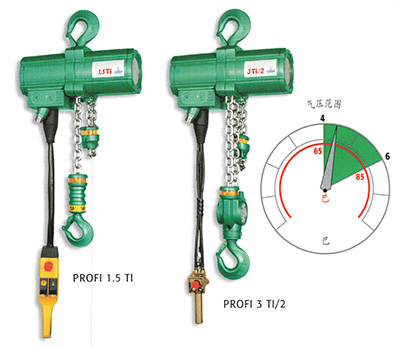

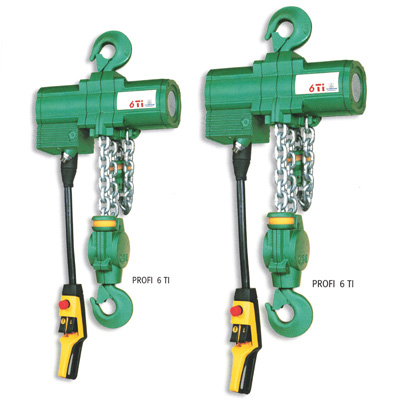

快速链式气动葫芦
启江牌快速链式气动葫芦系本公司集中了美、德、日气动葫芦的优点于一身，同时结合我国的具体情况研制开发的国家专利产品，是填补国内空白项目。该产品体积小、功率大、故障率低、安全可靠。它无火花、不烧机，并有过载 自我保护等电动葫芦无法比拟的特点，是目前国际上极为理想的防爆起重设备，适用于污染、腐蚀、有毒、易燃、易爆等各种工作环境，发达国家已广泛应用于机械制造、矿山、冶金、华工、纺织、医药业等生产线上。
一、结构及工作原理：

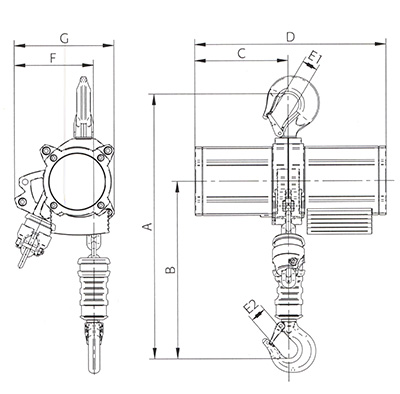

结构：①风动马达 ②动力阀 ③减速器 ④制动器 ⑤中心架 ⑥链条 ⑦上、下吊钩结合 ⑧操纵阀 ⑨限位装置
原理：起动操纵阀后，动力阀打开制动器，并驱动马达旋转，减速器运转驱动中 心架结合工作实现起落。当链条达到上下极限位置时均能自动限位。
| 型号 | TS02 | TS03 | TS04 | TS05 | TS06 | TS07 | TS08 | TS09 | TS11 |
| 起重吨位 | 0.125 | 0.25 | 0.5 | 1 | 2 | 3.2 | 5 | 10 | 20 |
| 载荷升速 | 11 | 9 | 7 | 5 | 4 | 3 | 1.2 | 1.0 | 1.0 |
| 载荷降速 | 12 | 10 | 8 | 6 | 4 | 3 | 1.2 | 1.0 | 1.0 |
| 链条行数 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 3 | 4 |
| 马达功率 | 0.9 | 1.2 | 2.2 | 2.2 | 3.2 | 5.5 | 9 | 12 | 18 |
| 耗风量 | 1 | 1.22 | 1.86 | 1.86 | 2.56 | 3.6 | 5.2 | 7.80 | 13.5 |
| 工作风压 | ≥0.55 | ||||||||
| 工作制度 | 100% | ||||||||
| 整机重量 | 20 | 24 | 26 | 26 | 32 | 38 | 46 | 50 | 97 |
| 葫芦风源 | 内径φ16、φ14、φ12、φ18、φ22 | ||||||||
| 小车风源 | 内径φ6mm、φ13 | ||||||||
| 操纵风源 | 内径φ6mm、φ4mm | ||||||||
1、供风管道上必须加装空气滤清器及水分离器。本机接管前方加装油雾器 (流量8〜10/分、机油为64#)。
2、满载荷工作，净工作1200小时后，检修一次，清洗润滑。净工作2000 小时后，再次检修并更换易损件。
3、非满载荷工作，净工作1600小时后，检修一次，清洗润滑，净工作3000小时后，再次检修并更换易损件。.
4、备用和更换下来的链条应长期在机油桶中存放，以备再用。
5、链环长度方向因疲劳而延伸2.2%时，不能再用，各部直径若减小5.5%时不能继续使用。
6、本机长期存放后使用时，应对操纵阀、动力阀进行试风润滑，并不带载 荷运转3分钟后方可使用。
2、满载荷工作，净工作1200小时后，检修一次，清洗润滑。净工作2000 小时后，再次检修并更换易损件。
3、非满载荷工作，净工作1600小时后，检修一次，清洗润滑，净工作3000小时后，再次检修并更换易损件。.
4、备用和更换下来的链条应长期在机油桶中存放，以备再用。
5、链环长度方向因疲劳而延伸2.2%时，不能再用，各部直径若减小5.5%时不能继续使用。
6、本机长期存放后使用时，应对操纵阀、动力阀进行试风润滑，并不带载 荷运转3分钟后方可使用。
四、故障原因及解决措施：
| 现象 | 故障 | 原因 | 解决措施 |
|
载 荷 量 明 显 下 降 |
马达功率降低 |
①叶片严重受损。 ②转子片槽形过大吐片不快。 ③左右侧盖内 表面严重受损。 ④定子内表轴向不平。 ⑤风压不足。 ⑥压力风不洁净。 ⑦润滑不好。 |
①更换叶片。 ②更换转子。 ③修整侧盖或更换。 ④修理定子或更换。 ⑤调足风压。 ⑥检验压力风提高洁净度。 ⑦及时注油。 |
| 速度器内部运转发生干涉 |
①齿轮磨损严重。 ②滚针轴承破损。 ③星轴严重磨损。 ④润滑不好。 |
①更换齿轮。 ②更换轴承。 ③更换星轴。 ④及时注油。 |
|
| 卡链现象 |
①链轮严重磨损。 ②链条刚性变形。 |
①更换链轮。 ②更换链条。 |
