手拉葫芦全面介绍大全，有问题启江来解决
作者：启江起重
发布时间：2019-10-23
手拉葫芦又叫倒链胡芦，它适用小型机器和货品的短路线吊装，吊重一般不超出10T，较大的达到20T，吊车高宽比一般不超出6m。手拉葫芦的壳子材料是高品质合金钢，牢固耐磨损，安全系数高。手拉葫芦往上提高吊物时，顺时针方向拽着手动传动链条、手链轮链条旋转，降低逆时针方向拽着手拉传动链条，制动系统座跟汽车刹车片分离出来，棘轮扳手在棘爪的功效下静止不动，五齿短轴推动吊车链轮链条反方向运作，进而稳定升降机吊物。
手拉葫芦往上提高吊物时，顺时针方向拽着手动传动链条、手链轮链条旋转，降低逆时针方向拽着手拉传动链条，制动系统座跟汽车刹车片分离出来，棘轮扳手在棘爪的功效下静止不动，五齿短轴推动吊车链轮链条反方向运作，进而稳定降低吊物。手拉葫芦一般选用棘轮扳手磨擦片式单边制动系统，在荷载下会自主制动系统，棘爪在压簧的功效下与棘轮扳手齿合，使制动系统安全生产工作。
它具备可以信赖、维护保养简单、机械效率高、手串抗拉力小、重量较轻巧于带上、外观设计美观大方规格较小、质优价廉的特性，适用加工厂、矿山开采、建筑施工、港口、船坞、库房等用来安裝设备、吊装货品，特别是在针对室外和无开关电源工作 ，更显示信息出其优势。

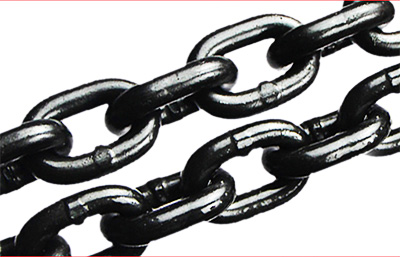

手拉葫芦关键零件采用合金钢原材料生产制造，传动链条选用800Mpa高韧性起重链条，材料一般为20M2，中频感应加热调质处理、低损坏、耐腐蚀的传动链条；高韧性起重吊钩，材料一般为合金钢，煅打式的起重吊钩设计方案保证了迟缓起吊防止负载；合乎法国CE检测标准。
构成构件：起重吊钩、双簧、止索夹、无头螺栓、起重链条、出厂铭牌、十字槽螺丝、弹簧垫圈、堵盖、六角扁螺帽、外墙挂板、滚柱片、传动齿轮(甲、乙)、四齿短轴、五齿短轴、延展性平垫圈、花键孔传动齿轮、钩梁、支撑架、钢球钢锻、固定螺钉、滚针轴承外侧、导柱、吊车链轮链条、左板墙、棘爪销、棘爪、棘爪压簧、制动系统座、磨擦片、手传动链条、开口销、蒸汽保温管、右板墙、六角槽型扁螺帽、吊链板、隔板、隔板销、注销、安全性隔板、插销、棘轮扳手、联接环、手链轮链条、手链轮链条堵盖、油轮隔板、油轮轴、封闭式下架构、油轮、滚针、六角螺栓、平垫圈、下架构、下架构注销、承重梁、开口销、横销、油轮架、钓上轴、轴用平垫圈、轴用平垫圈、上下游轴轮、油轮、滚针、油轮平垫圈、下架构、轴用平垫圈、中下游轴轮、下油轮平垫圈、滚针、下油轮、轴用平垫圈、下钩轴。圆形手拉葫芦、三角型手拉葫芦、K型手拉葫芦、菱型手拉葫芦、V型手拉葫芦、T型手拉葫芦、紧凑型手拉葫芦。
葫芦原理：
手拉葫芦做为全新升级的定滑轮，彻底传承了定滑轮的优势，另外选用反方向逆止剎车的减速机和传动链条滑轮组的相结合，对称性排序二级正传动齿轮旋转构造，简易、经久耐用、高效率。
手拉葫芦根据拽着手动传动链条、手链轮链条旋转，将磨擦片棘轮扳手、制动系统座碾成一体相互转动，齿短轴便旋转片传动齿轮、齿短轴和花键孔传动齿轮。那样，设备在花键孔传动齿轮上的吊车链轮链条就推动起重链条，进而稳定地提高吊物。选用棘轮扳手磨擦片式单边制动系统，在荷载下会自主制动系统，棘爪在压簧的功效下与棘轮扳手齿合，制动系统安全生产工作。
应用结束应将胡芦清除整洁并涂上防锈处理植物油脂，储放在干躁地区，避免手拉葫芦返潮锈蚀和浸蚀。维护保养和维修应由较了解胡芦组织者开展，用汽油清理胡芦零件，在传动齿轮和滚针轴承一部分，加无盐黄油润化，避免不明白该机特性基本原理者随便拆卸。胡芦历经清理检修，应开展满载实验，核对工作中一切正常，制动系统安全可靠时，能够完工。制动系统的磨擦表层务必维持整洁。制动系统一部分应常常查验，避免制动系统不灵，产生吊物自坠状况。手拉葫芦的吊车链轮链条上下滚针轴承的滚柱，能用无盐黄油黏附在已压装于吊车链轮链条电动机轴的滚针轴承内圈上，再装进板墙的滚针轴承外侧内。手拉葫芦在安裝制动系统设备一部分时，留意棘轮扳手齿槽与棘爪爪部齿合优良，压簧对棘爪的操纵应灵活性安全可靠，装入门链轮链条后，顺时针方向转动手链轮链条，就将棘轮扳手、磨擦片夹紧在制动系统座上，逆时针方向转动手链轮链条，棘轮扳手与磨擦片间应留出间隙。以便维护保养和拆装便捷，手传动链条在其中一节系张口链（不容许焊死）。在给油和应用手拉葫芦全过程中，制动系统设备的磨擦面务必维持整洁，并常常查验制动性有没有，避免制动系统不灵造成吊物自坠。
操作流程：
禁止悬索超重应用，禁止用人力资源之外的别的驱动力实际操作，在应用前须核对零件完好无缺，传动系统一部分及起重链条润化优良，高转速状况一切正常，吊装前查验左右起重吊钩是不是挂牢，起重链条应竖直悬架，不可有误扭的环链，双行链的下起重吊钩架不可旋转。作业者应立在与手链轮链条同一平面图内拽着手传动链条，使手链轮链条沿顺时针逆时针转动，就能使吊物升高；反方向拽着手传动链条，吊物就能慢慢降低。在吊装吊物时，禁止工作人员在吊物下做一切工作中或走动姿势，以防产生重大安全事故，在吊装全过程中，不论吊物升高或降低，拽着手传动链条时，用劲应匀称缓和，不必用劲过猛，以防手传动链条颤动或卡环。作业者如发觉手抗拉力超过一切正常抗拉力时，应先停用。避免损坏构造，防止产生坠物安全事故。待吊物安全性牢固降落后，再取出手拉葫芦下钩，应用结束后，轻拿小心轻放，放置干躁、阴凉处，擦抹润滑脂摆好。
一般来说，手拉葫芦挂钩，是因为起重吊钩承重梁内固定不动钢珠的螺丝固定不动方式 存在的问题。螺丝的固定不动方式 是将13个滚准装配线结束后，用螺丝起子将螺丝拧入螺丝孔底端，再将螺丝孔外端口号铆冲。在通常情况下，螺丝及螺丝孔内的各处规格生产加工一切正常，当螺丝拧入螺丝孔底端时，螺丝头的梁端与钢珠的间距应当相当于钢珠与钢珠环槽的空隙。当起重吊钩承担起作用力时，起重吊钩环槽就给钢珠向外的相互作用力，螺丝遭受钢珠向外的顶力。当螺丝孔外端口号未铆坚固时，螺丝从螺丝孔壁撤出，承担剪切应力及磨擦力的钢珠在外力下，陆续从螺丝孔壁撤出，起重吊钩与起重吊钩承重梁丧失钢珠的牵制，在起重吊钩中心线方位上产生相对性偏移而摆脱，造成安全事故的产生。为避免安全事故，避免螺丝从螺丝孔壁撤出，除开查验螺丝管口的铆固状况外，可以将起重吊钩承重梁内螺丝尾端的丝孔室内空间用锡锰钢封灌。
在平时应用中，许多人碰到过手拉葫芦跑偏的状况，实际上手拉葫芦跑偏的一部分缘故就取决于手拉葫芦磨擦片。磨擦片是手拉葫芦刹车系统的关键零件，关键承担手拉葫芦的剎车作用。磨擦片的功效是齿合密不可分，在它的表层引入铁丝可以使它的耐磨性能更高，应用更为长期。磨擦片上的闪光点就是说引入的耐磨损热管散热铜线。手拉葫芦的磨擦片与棘轮扳手构件中间密不可分的咬合在一起，能够做到优良的制动系统实际效果。假如磨擦片表面粘有尘土、植物油脂等脏物，会造成它的摩擦阻力降低，磨擦片与棘轮扳手中间的牙齿咬合水平降低，减少刹车系统的安全系数，造成刹车故障，进而引起吊物跌落的风险。磨擦片是手拉葫芦关键的构成零部件，在应用全过程中必须维持磨擦片表面的整洁，需常常对磨擦片开展清洗工作中。在平时应用中一定要留意维修保养，出現难题立即报费拆换。一般来讲，一个新的磨擦片薄厚在1.5cm上下，伴随着应用中持续磨擦薄厚会慢慢变软。当光学显微镜观查磨擦片薄厚仅存原本薄厚的三分之一时，就必须提前准备拆换。
运用范畴：手拉葫芦关键适用加工厂、矿山开采、建筑施工、港口、船坞、库房等场地，用以安裝设备、吊装货品，特别是在针对室外和无开关电源工作 更显示信息出其优势。
