QDH型矿用防爆气动葫芦结构说明安装图
作者：启江起重
发布时间：2019-03-26
矿用防爆气动葫芦主要适用于井下采矿生产过程中，针对有各种可燃性气体存在的特殊环境。对阻燃，抗静电有特殊要求的场合。其优点如下：
▶ 抗静电无电火花，是目前世界上最为理想的防爆起重设备。适用于：Ⅰ区危险场所，含ⅡC，T5组及以下。
▶ 体积小、重量轻、重量只为同种规格电动葫芦的 。
▶ 运行速度快，为电动葫芦的 2～3 倍，并能无级变调速。
▶ 耐酸碱、蒸汽、抗高粉尘。
▶ 小吨位气动葫芦工作制度100%，为高效率连续作业创造了必要的条件。
气动葫芦是以压缩空气为动力推动气动马达旋转，经变速（减速）增大了扭矩后完成起吊工作的。
气动葫芦主要由： ①手控阀（手柄式和手拉绳式） ②主控阀 ③气马达 ④吊挂 ⑤减速器 ⑥刹车机构 ⑦连锁机构等部分组成，见结构示意图。这七部分有序的巧妙构成，保证了产品安全有效的运行。

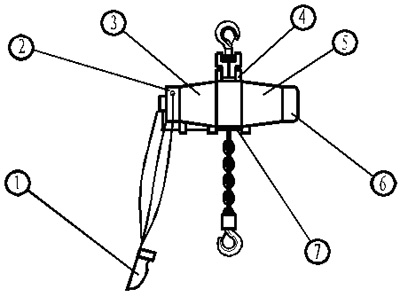

气动葫芦结构示意图
② 主控阀：主要由：左右阀杆、连杆和配气盘组成。通过左右气道的切换来完成气马达正反转的配气工作。
③ 气马达：主要由：转子、定子、前后端盖和叶片组成。当主控阀的分气盘将压缩空气送入马达时，叶片随着转子产生高速旋转。
④ 吊 挂：主要由：上钩、吊挂体、链轮、链条、下钩等部分组成。依靠链轮的正反转动来完成上升和下降运动。
⑤ 减速器：主要由：外壳及一套行星减速机构组成。当气马达高速轴输入减速机构后，经减速增大了扭矩，由末级输出给升降链轮。
⑥ 刹车机构：主要由：刹车锥、刹车环及缸体组成。通过主控阀分气到缸体，将刹车锥、刹车环分离，以解除制动。
⑦ 连锁机构：主要由：转轴、摆架及复位簧组成。当上升、下降到位置时起到防撞和保护作用。

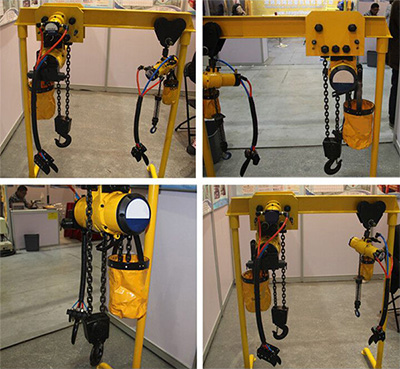

环链气动葫芦现场安装示意图
